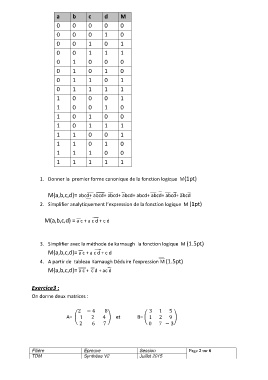

P. 1034
a b c d M
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 1
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 1
1 0 0 0 1
1 0 0 1 0
1 0 1 0 0
1 0 1 1 1
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1
1. Donner la premier forme canonique de la fonction logique M(1pt)
M(a,b,c,d)= abcd+ abcd+ abcd+ abcd+ abcd+ abcd+ abcd+ abcd
2. Simplifier analytiquement l’expression de la fonction logique M (1pt)
M(a,b,c,d) = a c + a c d + c d
3. Simplifier avec la méthode de karnaugh la fonction logique M (1.5pt)
M(a,b,c,d)= a c + a c d + c d
4. A partir de tableau Karnaugh Déduire l’expression M (1.5pt)
M(a,b,c,d)= a c + c d + ac d
Exercice3 :
On donne deux matrices :
2 − 4 8 3 1 5
A= 1 2 4
et B= 1 2 9
2 6 7 0 7 − 3
