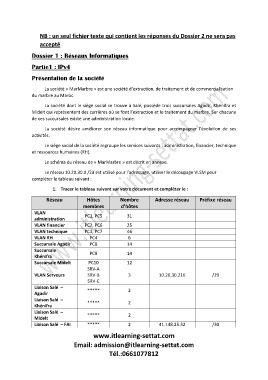

Page 1421 - IT2

NB : un seul fichier texte qui contient les réponses du Dossier 2 ne sera pas

accepté

Dossier 1 : Réseaux Informatiques

Partie1 : IPv4

Présentation de la société

La société « MarMarbre » est une société d’extraction, de traitement et de commercialisation
du marbre au Maroc.

La société dont le siège social se trouve à Salé, possède trois succursales Agadir, Khénifra et
Midelt qui représentent des carrières où se font l’extraction et le traitement du marbre. Sur chacune
de ces succursales existe une administration locale.

La société désire améliorer son réseau informatique pour accompagner l’évolution de ses
activités.

Le siège social de la société regroupe les services suivants : administration, financier, technique
et ressources humaines (RH).
Le schéma du réseau de « MarMarbre » est décrit en annexe.

Le réseau 10.20.30.0 /23 est utilisé pour l’adressage, utiliser le découpage VLSM pour
compléter le tableau suivant :

1. Tracer le tableau suivant sur votre document et compléter le :

Réseau Hôtes Nombre Adresse réseau Préfixe réseau
membres d’hôtes
VLAN
administration PC1, PC5 31
VLAN financier PC2, PC6 25
VLAN technique PC3, PC7 46
VLAN RH PC4 6
Succursale Agadir PC8 14
Succursale
Khénifra PC9 14
Succursale Midelt PC10 12
SRV-A
VLAN Serveurs SRV-B 3 10.20.30.216 /29
SRV-C
Liaison Salé –
***** 2
Agadir
Liaison Salé –
***** 2
Khénifra
Liaison Salé –
Midelt ***** 2
Liaison Salé – FAI ***** 2 41.148.25.32 /30
