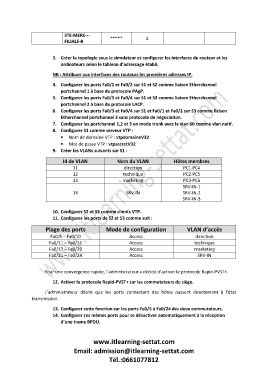

STE-MERE---
***** 2
FILIALE-B

3. Créer la topologie sous le simulateur et configurer les interfaces du routeur et les
ordinateurs selon le tableau d’adressage établi.

NB : Attribuer aux interfaces des routeurs les premières adresses IP.

4. Configurer les ports Fa0/1 et Fa0/2 sur S1 et S2 comme liaison Etherchannel
portchannel 1 à base du protocole PAgP.
5. Configurer les ports Fa0/3 et Fa0/4 sur S1 et S3 comme liaison Etherchannel
portchannel 2 à base du protocole LACP.
6. Configurer les ports Fa0/3 et Fa0/4 sur S1 et Fa0/1 et Fa0/2 sur S3 comme liaison
Etherchannel portchannel 3 sans protocole de négociation.
7. Configurer les portchannel 1,2 et 3 en mode trunk avec le vlan 60 comme vlan natif.
8. Configurer S1 comme serveur VTP :
· Nom de domaine VTP : vtpdomaineV32
· Mot de passe VTP : vtpsecretV32
9. Créer les VLANs suivants sur S1 :

Id de VLAN Nom du VLAN Hôtes membres
11 direction PC1-PC4
12 technique PC2-PC5
13 marketing PC3-PC6
SRV-IN-1
14 SRV-IN SRV-IN-2
SRV-IN-3

10. Configurer S2 et S3 comme clients VTP.
11. Configurer les ports de S2 et S3 comme suit :

Plage des ports Mode de configuration VLAN d’accès
Fa0/5 – Fa0/10 Access direction
Fa0/11 – Fa0/16 Access technique
Fa0/17 – Fa0/20 Access marketing
Fa0/21 – Fa0/24 Access SRV-IN

Pour une convergence rapide, l’administrateur a décidé d’activer le protocole Rapid-PVST+.

12. Activer le protocole Rapid-PVST+ sur les commutateurs du siège.
L’administrateur désire que les ports connectant des hôtes passent directement à l’état
transmission.

13. Configurer cette fonction sur les ports Fa0/5 à Fa0/24 des deux commutateurs.
14. Configurer ces mêmes ports pour se désactiver automatiquement à la réception
d’une trame BPDU.
