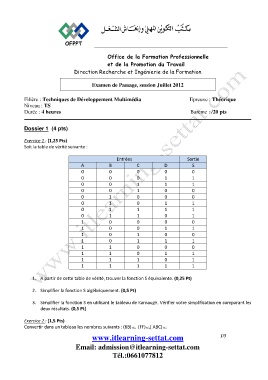

OFPPT

Office de la Formation Professionnelle
et de la Promotion du Travail
Direction Recherche et Ingénierie de la Formation

Examen de Passage, session Juillet 2012

Filière : Techniques de Développement Multimédia Epreuve : Théorique
Niveau : TS
Durée : 4 heures Barème : /20 pts

Dossier 1 (4 pts)

Exercice 1 : (1,25 Pts)
Soit la table de vérité suivante :

Entrées Sortie
A B C D S
0 0 0 0 0
0 0 0 1 1
0 0 1 1 1
0 0 1 0 0
0 1 0 0 0
0 1 0 1 1
0 1 1 1 1
0 1 1 0 1
1 0 0 0 0
1 0 0 1 1
1 0 1 0 0
1 0 1 1 1
1 1 0 0 0
1 1 0 1 1
1 1 1 0 1
1 1 1 1 1

1. A partir de cette table de vérité, trouver la fonction S équivalente. (0,25 Pt)

2. Simplifier la fonction S algébriquement. (0,5 Pt)

3. Simplifier la fonction S en utilisant le tableau de Karnaugh. Vérifier votre simplification en comparant les
deux résultats. (0,5 Pt)

Exercice 2 : (1,5 Pts)
Convertir dans un tableau les nombres suivants : (6B)16, (FF)16,( ABC)16.
