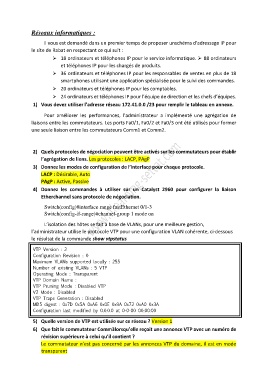

Page 1325 - IT2

Réseaux informatiques :
Il vous est demandé dans un premier temps de proposer unschéma d’adressage IP pour
le site de Rabat en respectant ce qui suit :

18 ordinateurs et téléphones IP pour le service informatique. 88 ordinateurs
et téléphones IP pour les chargés de produits.
36 ordinateurs et téléphones IP pour les responsables de ventes en plus de 18
smartphones utilisant une application spécialisée pour le suivi des commandes.
20 ordinateurs et téléphones IP pour les comptables.
24 ordinateurs et téléphones IP pour l’équipe de direction et les chefs d’équipes.
1) Vous devez utiliser l’adresse réseau 172.41.0.0 /23 pour remplir le tableau en annexe.

Pour améliorer les performances, l’administrateur a implémenté une agrégation de
liaisons entre les commutateurs. Les ports Fa0/1, Fa0/2 et Fa0/3 ont été utilisés pour former

une seule liaison entre les commutateurs Comm1 et Comm2.

2) Quels protocoles de négociation peuvent être activés sur les commutateurs pour établir

l’agrégation de liens. Les protocoles : LACP, PAgP
3) Donnez les modes de configuration de l’interface pour chaque protocole.
LACP : Désirable, Auto
PAgP : Active, Passive
4) Donnez les commandes à utiliser sur un Catalyst 2960 pour configurer la liaison
Etherchannel sans protocole de négociation.

Switch(config)#interface range fastEthernet 0/1-3
Switch(config-if-range)#channel-group 1 mode on

L’isolation des hôtes se fait à base de VLANs, pour une meilleure gestion,
l’administrateur utilise le protocole VTP pour une configuration VLAN cohérente, ci-dessous
le résultat de la commande show vtpstatus
VTP Version : 2
Configuration Revision : 0
Maximum VLANs supported locally : 255
Number of existing VLANs : 5 VTP
Operating Mode : Transparent
VTP Domain Name :
VTP Pruning Mode : Disabled VTP
V2 Mode : Disabled
VTP Traps Generation : Disabled
MD5 digest : 0x7D 0x5A 0xA6 0x0E 0x9A 0x72 0xA0 0x3A
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
5) Quelle version de VTP est utilisée sur ce réseau ? Version 1
6) Que fait le commutateur Comm3lorsqu’elle reçoit une annonce VTP avec un numéro de

révision supérieure à celui qu’il contient ?
Le commutateur n’est pas concerné par les annonces VTP du domaine, il est en mode
transparent
