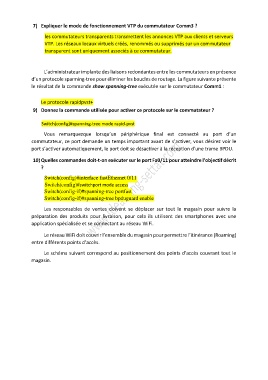

7)  Expliquer le mode de fonctionnement VTP du commutateur Comm3 ?

                     les commutateurs transparents transmettent les annonces VTP aux clients et serveurs
                     VTP. Les réseaux locaux virtuels créés, renommés ou supprimés sur un commutateur
                     transparent sont uniquement associés à ce commutateur.


                     L’administrateur implante des liaisons redondantes entre les commutateurs en présence
               d’un protocole spanning-tree pour éliminer les boucles de routage. La figure suivante présente
               le résultat de la commande show spanning-tree exécutée sur le commutateur Comm1 :


                   Le protocole rapidpvst+
                9)  Donnez la commande utilisée pour activer ce protocole sur le commutateur ?

                   Switch(config)#spanning-tree mode rapid-pvst
                     Vous  remarquezque  lorsqu’un  périphérique  final  est  connecté  au  port  d’un
               commutateur, ce port demande un temps important avant de s’activer, vous désirez voir le

               port s’activer automatiquement, le port doit se désactiver à la réception d’une trame BPDU.

                10) Quelles commandes doit-t-on exécuter sur le port Fa0/11 pour atteindre l’objectif décrit
                   ?

                     Switch(config)#interface fastEthernet 0/11
                     Switch(config)#switchport mode access
                     Switch(config-if)#spanning-tree portfast
                     Switch(config-if)#spanning-tree bpduguard enable

                     Les  responsables  de  ventes  doivent  se  déplacer  sur  tout  le  magasin  pour  suivre  la
               préparation  des  produits  pour  livraison,  pour  cela  ils  utilisent  des  smartphones  avec  une
               application spécialisée et se connectant au réseau WiFi.

                     Le réseau WiFi doit couvrir l’ensemble du magasin pour permettre l’itinérance (Roaming)

               entre différents points d’accès.

                     Le schéma suivant correspond au positionnement des points d’accès couvrant tout le
               magasin.
