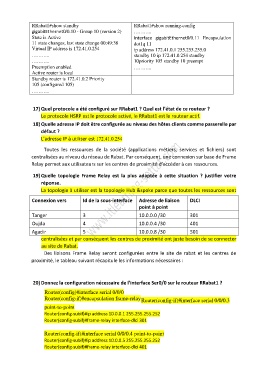

RRabat1#show standby RRabat1#show running-config
gigabitEthernet0/0.10 - Group 10 (version 2) ………..
State is Active Interface gigabitEthernet0/0.11 Encapsulation
11 state changes, last state change 00:49:38 dot1q 11
Virtual IP address is 172.41.0.254 ip address 172.41.0.1 255.255.255.0
……….. standby 10 ip 172.41.0.254 standby
……….. 10priority 105 standby 10 preempt
Preemption enabled ………..
Active router is local
Standby router is 172.41.0.2 Priority
105 (configured 105)
………..

17) Quel protocole a été configuré sur RRabat1 ? Quel est l’état de ce routeur ?
Le protocole HSRP est le protocole activé, le RRabat1 est le routeur actif.
18) Quelle adresse IP doit être configurée au niveau des hôtes clients comme passerelle par
défaut ?
L’adresse IP à utiliser est 172.41.0.254

Toutes les ressources de la société (applications métiers, services et fichiers) sont
centralisées au niveau du réseau de Rabat. Par conséquent, une connexion sur base de Frame
Relay permet aux utilisateurs sur les centres de proximité d’accéder à ces ressources.

19) Quelle topologie Frame Relay est la plus adaptée à cette situation ? justifier votre
réponse.
La topologie à utiliser est la topologie Hub &spoke parce que toutes les ressources sont

Connexion vers Id de la sous-interface Adresse de liaison DLCI
point à point
Tanger 3 10.0.0.0 /30 301
Oujda 4 10.0.0.4 /30 401

Agadir 5 10.0.0.8 /30 501
centralisées et par conséquent les centres de proximité ont juste besoin de se connecter
au site de Rabat.
Des liaisons Frame Relay seront configurées entre le site de rabat et les centres de
proximité, le tableau suivant récapitule les informations nécessaires :

20) Donnez la configuration nécessaire de l’interface Ser0/0 sur le routeur RRabat1 ?
Router(config)#interface serial 0/0/0
Router(config-if)#encapsulation frame-relay Router(config-if)#interface serial 0/0/0.3
point-to-point
Router(config-subif)#ip address 10.0.0.1 255.255.255.252
Router(config-subif)#frame-relay interface-dlci 301

Router(config-if)#interface serial 0/0/0.4 point-to-point
Router(config-subif)#ip address 10.0.0.5 255.255.255.252
Router(config-subif)#frame-relay interface-dlci 401
